衛生級專用隔膜閥、衛生級隔膜閥
發表時間：2012-02-15 / 點擊： 0次
衛生級專用隔膜閥、浙江不銹鋼隔膜閥廠價、衛生級隔膜閥
規 格 DN15——DN150、1〞— 6〞Ф12.7—Ф152.4
連 接： 快裝、焊接、螺紋（供選）
屬系：衛生級隔膜閥系列
標 準： ISO、DIN、IDF、SMS、3A等
材 質： 不銹鋼sus304和sus316L
質 量： 產品內外用高檔拋光設備處理，達到表面精密度要求
密 封 圈： EPDM、NBR、PTFE
包 裝： 紙箱/木箱包裝/塑料
工作壓力： 1.0Mpa
工作溫度： —10℃+150℃
應用范圍： 食品、飲料、制藥、乳制品、啤酒以及精細化工
對外加工： 可以按用戶要求來圖、來樣加工非標產品
| 衛生級卡箍式隔膜閥/DIN | ||||
 | Size | A | B | H |
| DN15 | 115.0 | 34.0 | 88/99 | |
| DN20 | 129.0 | 34.0 | 91/102 | |
| DN25 | 129.0 | 50.5 | 110/123 | |
| DN32 | 147.0 | 50.5 | 129/138 | |
| DN40 | 159.0 | 50.5 | 139/159 | |
| DN50 | 190 | 64.0 | 159/186 | |
| 衛生級卡箍式隔膜閥/ISO IDF | ||||
| Size | A | B | H |
| 3/4" | 100.0 | 25.4 | 88/99 | |
| 1" | 129.0 | 50.5 | 110/123 | |
| 1 1/4" | 147.0 | 50.5 | 129/138 | |
| 1 1/2" | 159.0 | 50.5 | 139/159 | |
| 2" | 190.0 | 54.0 | 159/188 | |
| 衛生級卡箍式隔膜閥/SMS | ||||
| Size | A | B | H |
| 25 | 129.0 | 50.5 | 110/123 | |
| 32 | 147.0 | 50.5 | 129/138 | |
| 38 | 159.0 | 50.5 | 139/159 | |
| 61 | 190.0 | 64.0 | 159/186 | |

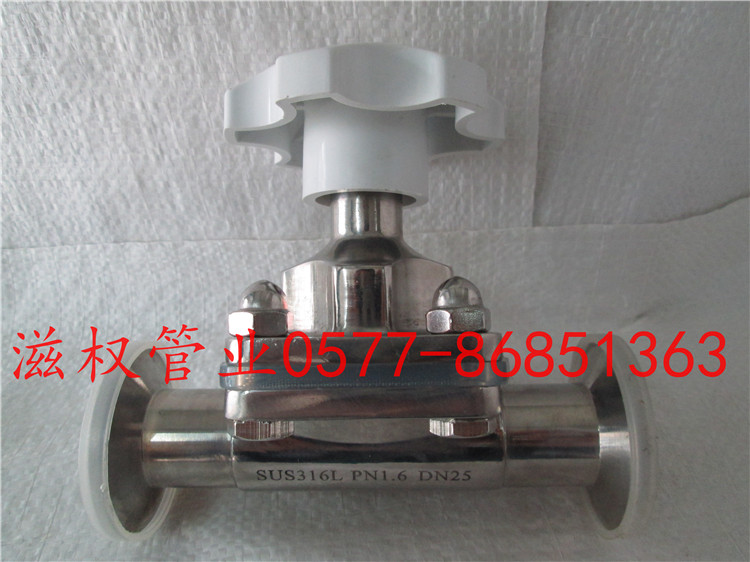

滋權衛生級隔膜閥
衛生級隔膜閥由驅動裝置進行遙控或通過手柄進行手動操作，驅動裝置有三種標準：常閉形、常開型及氣氣型。具有結構簡單、造型美觀、拆裝快捷，操作靈活，流體阻力小，使用安全可靠等優點。適用于化工、石油、冶金、水曖、食品、藥品等行業的水、氣、油品及腐蝕性介質的控制。
可由驅動裝置進行遙控或通過手柄進行手動操作。
不銹鋼隔膜閥結構原理圖及說明：
隔膜閥與常規閥門結構及工作原理都不相同，它是自力結構，不需要外部供動力風，它的工作是通過工藝介質(壓縮空氣)來完成的，其原理利用壓縮空氣通過節流小孔進入隔膜閥氣室，靜止?fàn)顟B(tài)下，壓縮空氣入口壓力和隔膜閥氣室內氣壓相等，隔膜閥在彈簧力的作用下關閉，不進行反吹。一旦放空帶電，氣室內氣體通過放空口放空，壓力下降，隔膜閥被自動打開，壓縮空氣進入過濾器進行反吹。放空電磁閥失電后，氣室內重新建立平衡，關閉隔膜閥。
滋權衛生級隔膜閥優點
隔膜閥本身結構設計的原因特適合于超純介質或污染嚴重，十分粘稠的液體、氣體、腐蝕性或惰性介質。與控制設備相結合時，隔膜閥更能取代其它傳統控制系統，尤其是適用于固體和易污染的惰性介質。
專業衛生級閥門管件廠價，歡迎詢價索取產品手冊，承諾三包，永保市場最優價格。
滋權衛生級隔膜閥優隔膜閥本身結構設計的原因特適合于超純介質或污染嚴重，十分粘稠的液體、氣體、腐蝕性或惰性介質。與控制設備相結合時，隔膜閥更能取代其它傳統控制系統，尤其是適用于固體和易污染的惰性介質。專業衛生級閥門管件廠價，歡迎詢價索取產品手冊，承諾三包，永保市場最優價格。
